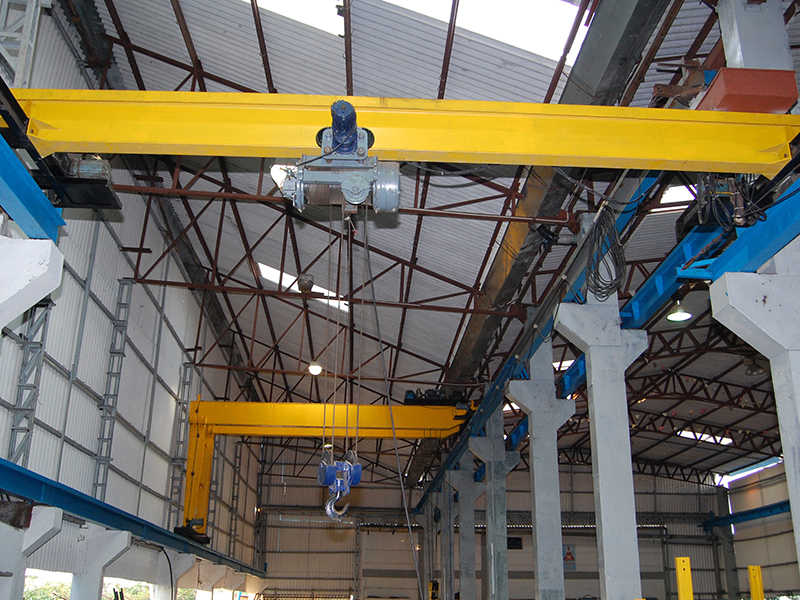

Dầm cầu trục là bộ phận quan trọng trong hệ thống cầu trục, dầm cầu trục đóng vai trò chịu lực chính và hỗ trợ di chuyển hàng hóa trong nhà xưởng. Việc lựa chọn phương án thiết kế dầm cầu trục sẽ ảnh hưởng trực tiếp đến hiệu quả hoạt động, độ an toàn và chi phí đầu tư cho hệ thống cầu trục. Bài viết này sẽ tổng hợp 3 phương án thiết kế dầm cầu trục phổ biến hiện nay, cùng với phân tích ưu nhược điểm và so sánh để giúp bạn lựa chọn được giải pháp tối ưu cho nhà xưởng của mình.
1. Dầm cầu trục trong cấu tạo cầu trục
Cầu trục là thiết bị nâng hạ và di chuyển vật nặng hoạt động theo chu kỳ. Cấu tạo cơ bản của cầu trục bao gồm các bộ phận chính là dầm chính, dầm biên, pa lăng, đường chạy ray di chuyển, và hệ thống tủ điện. Trong đó, dầm cầu trục bao gồm hai thành phần chính: dầm chính và dầm biên.
Hai bộ phận này đi đôi với nhau, được liên kết bằng bu lông cường độ cao theo kiểu dấu đầu hoặc gối đỡ. Mục đích của liên kết này là hình thành nên khung chịu lực cho toàn bộ thiết bị cũng như vật nặng cần nâng hạ và di chuyển. Do đó, thiết kế dầm cầu trục cần có sự thống nhất giữa dầm chính và dầm biên để đảm bảo an toàn và hiệu quả khi thiết bị hoạt động.
- Dầm Chính: Dầm chính là bộ phận chịu lực chính cho toàn bộ thiết bị. Nó đóng vai trò là khung đỡ và là đường chạy của thiết bị pa lăng. Dầm chính được tổ hợp bằng thép hình và thép tấm, liên kết với nhau qua các mối hàn, tạo thành dạng hộp theo kiểu chữ I, chữ H, hoặc tổ hợp của chữ I và chữ H.
- Dầm Biên: Dầm biên cũng đóng vai trò quan trọng trong cấu tạo cầu trục. Nó liên kết chặt chẽ với dầm chính bằng bu lông cường độ cao, giúp tạo nên khung chịu lực tổng thể cho thiết bị. Sự đồng bộ và nhất quán giữa dầm chính và dầm biên là yếu tố then chốt để đảm bảo cầu trục hoạt động an toàn và hiệu quả.
Thiết kế và lắp đặt dầm cầu trục đòi hỏi sự chú ý đặc biệt đến chi tiết kỹ thuật và tính nhất quán giữa các bộ phận. Điều này không chỉ giúp thiết bị hoạt động ổn định mà còn đảm bảo an toàn cho quá trình nâng hạ và di chuyển vật nặng.
2. Phân loại dầm cầu trục
Các loại dầm cầu trục được phân loại dựa trên số lượng và hình dáng cấu tạo, mỗi loại có những ưu nhược điểm riêng, phù hợp với các yêu cầu và điều kiện cụ thể trong quá trình sử dụng.
2.1. Phân loại dầm cầu trục theo số lượng
- Thiết kế dầm cầu trục đơn: Sử dụng một dầm hộp hoặc dầm H làm dầm chính. Tải trọng từ 0,5 – 35 tấn, tùy theo thiết kế cụ thể.
![Dam cau truc don Dầm cầu trục đơn](https://www.vietphat.com.vn/wp-content/uploads/2024/07/Dam-cau-truc-don.jpg)
- Thiết kế dầm cầu trục đôi: Sử dụng hai dầm hộp làm dầm chính. Tải trọng từ 3-320 tấn, phù hợp cho những cầu trục có yêu cầu tải trọng lớn.
![Dam cau truc doi Dầm cầu trục đôi](https://www.vietphat.com.vn/wp-content/uploads/2024/07/Dam-cau-truc-doi.jpg)
2.2. Theo hình dáng cấu tạo
- Dầm hộp: Được chế tạo từ thép tấm, hàn lại thành kết cấu hộp với ưu điểm là độ cứng cao, an toàn và ổn định, khả năng chịu tải tốt. Tuy nhiên nhược điểm là giá thành cao, trọng lượng lớn.
- Dầm chữ I/ chữ H: Có hình dạng giống chữ I hoặc chữ H. Thường được sử dụng cho cầu trục có nhu cầu nâng hạ nhẹ, với tải trọng từ 1-3 tấn.
![Dam chu I va dam chu H Dầm chữ I và dầm chữ H](https://www.vietphat.com.vn/wp-content/uploads/2024/07/Dam-chu-I-va-dam-chu-H.jpg)
- Dầm giàn không gian: Thiết kế là tổ hợp của nhiều loại thép khác nhau, cấu thành từ các thanh thép chịu lực. Sử dụng cho các cầu trục và cổng trục có nhịp lớn. Ưu điểm của dầm không gian là khả năng vượt nhịp lớn, giảm trọng lượng cho phần móng, chi phí thấp, khả năng chống gió mạnh. Nhược điểm là dàm không gian đòi hỏi kỹ sư thiết kế có kiến thức chuyên sâu và nhiều công sức, độ cứng và ổn định thấp hơn dầm hộp, cần kiểm tra thường xuyên các mối hàn.
- Dầm kết hợp: Là sự kết hợp giữa dầm I, H và dầm hộp. Dầm kết hợp giúp tăng khẩu độ của dầm, mang lại tính linh hoạt và hiệu quả trong các ứng dụng cụ thể.
3. Phương án chọn dầm cầu trục cho nhà xưởng
Không thể phủ nhận rằng cầu trục mang lại cho các doanh nghiệp và nhà xưởng nhiều lựa chọn khác nhau về loại và tải trọng. Tuy nhiên, việc lựa chọn loại dầm cầu trục phù hợp với nhu cầu sử dụng lại phải căn cứ vào tình hình thực tế để có thể tối ưu hóa lợi ích của thiết bị mới.
- Phương án sử dụng dầm cầu trục dạng treo
Phương án sử dụng dầm cầu trục dạng treo, mặc dù ít được sử dụng, lại phù hợp với những không gian nhà xưởng đặc biệt như trần thấp và mặt bằng đã có sẵn các điểm treo. Do không gian bị hạn chế nhiều trong quá trình điều khiển, dầm cầu trục treo thường được khách hàng tư vấn sử dụng. Thiết kế linh hoạt của cầu trục treo phù hợp với nhà xưởng trần thấp, nơi thường có nhiều hàng hóa cản trở việc di chuyển. Loại dầm cầu trục này có khả năng điều khiển nâng – hạ và di chuyển hàng hóa mà không bị giới hạn bởi vật cản.
Cầu trục treo chỉ cần khoảng không từ 0.4-0.5m so với dầm treo để di chuyển dễ dàng, trong khi các loại dầm cầu trục khác yêu cầu khoảng không tối thiểu từ 0.8-1.5m. Cầu trục treo không cần nhiều khoảng không phía trên dầm do di chuyển qua bộ chạy bám dưới dầm, tiết kiệm chi phí, thời gian và trọng lượng của hệ thống cột, khung đỡ thiết bị, nên giá thấp hơn so với cầu trục dầm đơn hay dầm đôi.
![Cau truc dam treo Cầu trục dầm treo](https://www.vietphat.com.vn/wp-content/uploads/2024/07/Cau-truc-dam-treo.jpeg)
- Phương án sử dụng cầu trục dầm đơn
Phương án sử dụng cầu trục dầm đơn thích hợp với đa số doanh nghiệp vừa và nhỏ tại Việt Nam, nơi lượng hàng hóa không quá lớn và tải trọng thường dưới 10 tấn. Cầu trục dầm đơn là phương án tiết kiệm và tối ưu hóa công năng sử dụng. Dầm chính được thiết kế dạng chữ I hoặc hộp, với pa lăng điện treo và di chuyển ở cánh dưới của dầm. Dầm biên kết cấu dạng hộp kết hợp bánh xe, dầm đầu cầu trục, và ray đặt hoặc hàn trên mặt dầm dỡ ray, cho phép cầu trục dầm đơn phát huy tối đa công năng di chuyển và nâng đỡ hàng hóa.
- Phương án sử dụng cầu trục dầm đôi
Phương án sử dụng cầu trục dầm đôi phù hợp với nhà xưởng có nhu cầu vận chuyển hàng hóa tải trọng lớn, từ 5 tấn đến 500 tấn. Cầu trục dầm đôi có kết cấu mặt cắt dạng hộp và thiết kế có sàn thao tác, giúp quá trình sửa chữa, bảo dưỡng dễ dàng hơn, làm tăng hiệu suất hoạt động của thiết bị.
![Cau truc dam doi duoc thiet ke nang ha hang hoa nha Cầu trục dầm đôi được thiết kế nâng hạ hàng hóa nhà xưởng](https://www.vietphat.com.vn/wp-content/uploads/2024/07/Cau-truc-dam-doi-duoc-thiet-ke-nang-ha-hang-hoa-nha-xuong.png)
Đỉnh dầm cầu trục chính của cầu trục dầm đôi tổ hợp ray chuyển cho xe con, và dầm chính và dầm biên liên kết với nhau qua bulông cường độ cao chịu lực tốt. Dầm đầu được lắp thêm bánh xe để di chuyển trên ray chạy dọc theo dầm đỡ ray trên cao của nhà xưởng.
Nhìn chung, việc chọn phương án cầu trục phù hợp giúp tối ưu hóa chi phí và đảm bảo hiệu quả, an toàn trong vận hành nhà xưởng.
4.Mối liên hệ giữa pa lăng và dầm cầu trục
Pa lăng và dầm cầu trục là hai bộ phận thiết yếu, có mối liên hệ mật thiết và cùng nhau tạo nên chức năng nâng hạ, di chuyển vật nặng trong hệ thống cầu trục.
4.1. Về mặt cấu tạo
- Pa lăng: Là bộ phận cơ khí được lắp đặt dưới dầm cầu trục, có chức năng nâng hạ vật nặng trực tiếp. Pa lăng bao gồm các bộ phận chính như: động cơ, hộp số, tang cuốn, móc cẩu, cáp hoặc xích tải.
- Dầm cầu trục: Là kết cấu thép có nhiệm vụ chịu tải trọng của pa lăng và vật nặng, đồng thời làm đường ray cho pa lăng di chuyển ngang. Dầm cầu trục có thể được cấu tạo từ thép I, thép H hoặc thép hộp, tùy theo tải trọng và khẩu độ của cầu trục.
Xem thêm: Pa lăng Kamiuchi chạy dầm I
4.2. Về mặt chức năng
- Pa lăng: Đảm nhiệm việc nâng hạ vật nặng theo phương thẳng đứng. Nhờ hệ thống động cơ, hộp số và tang cuốn, pa lăng có thể tạo ra lực kéo cáp hoặc xích tải, giúp di chuyển vật nặng lên xuống một cách an toàn và hiệu quả.
- Dầm cầu trục: Giúp pa lăng di chuyển ngang trên nhà xưởng hoặc khu vực làm việc. Dầm cầu trục được lắp đặt trên các đường ray cố định, tạo đường di chuyển cho pa lăng và giúp phân tán tải trọng của vật nặng lên rộng hơn.
Như vậy, pa lăng và dầm cầu trục phối hợp nhịp nhàng với nhau để thực hiện các thao tác nâng hạ, di chuyển vật nặng một cách chính xác và an toàn. Pa lăng đóng vai trò trực tiếp trong việc nâng hạ vật, trong khi dầm cầu trục cung cấp giá đỡ và đường di chuyển cho pa lăng.
