Cấu tạo cổng trục là một yếu tố quyết định đến những đặc điểm, hiệu suất hoạt động của thiết bị trong quá trình vận chuyển, nâng hạ hàng hóa, các vật nặng. Vậy cụ thể thì cấu tạo của thiết bị cổng trục gồm những phần nào, có các loại cổng trục nào khi phân loại dựa theo cấu tạo? Cùng Việt Phát khám phá ngay trong bài viết sắp được chia sẻ bên dưới đây về cấu tạo cổng trục bạn nhé!
1. Tìm hiểu tổng quan về cấu tạo

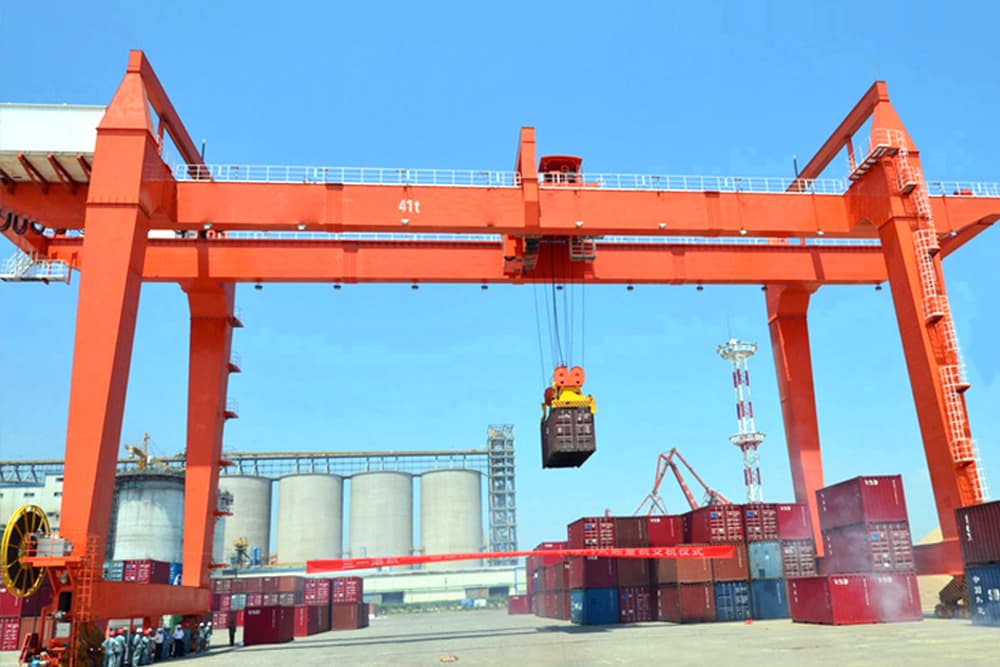

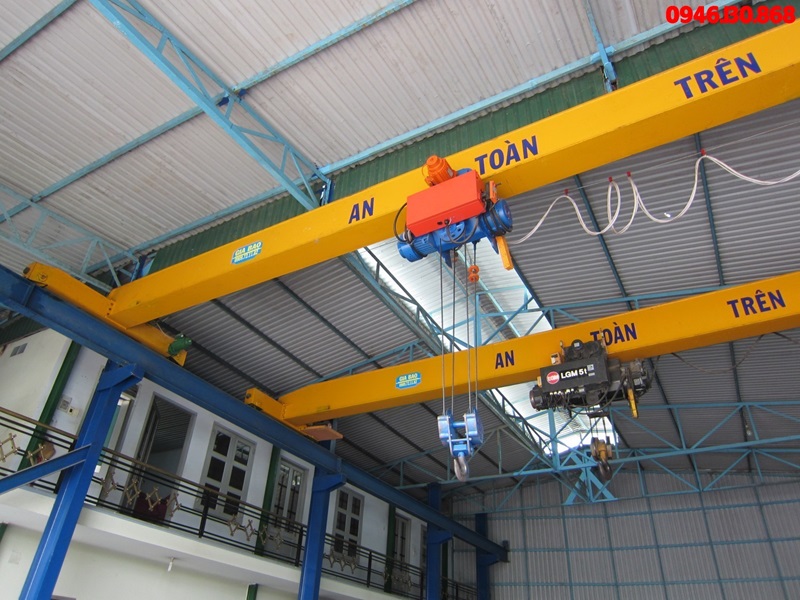

Cổng trục là một trong những thiết bị phổ biến nhất hiện nay, chuyên dùng để chuyên dùng để nâng hạ, di chuyển hàng hóa, vật nặng ngoài bến bãi, nơi tập kết vật liệu, thiết bị…. Thiết bị hoạt động theo chu kỳ, thực hiện nhiệm vụ nâng lên, hạ xuống và di chuyển hàng hóa trong không gian làm việc. Hàng hóa thường được treo lên bằng móc hoặc các thiết bị mang tải khác, với phần dầm cầu tựa trên ray thông qua các chân cổng.
Thiết bị này mang lại hiệu quả vượt trội trong quá trình bốc xếp hàng hóa, với khả năng nâng tải đa dạng từ 1 tấn đến 100 tấn.
Một ưu điểm nổi bật của cổng trục là khả năng di chuyển linh hoạt nhờ bộ phận bánh xe, cho phép hoạt động hiệu quả cả trong nhà lẫn ngoài trời. Do đó, tính ứng dụng của cổng trục cao hơn so với nhiều thiết bị khác có cùng chức năng. Mặc dù có nhiều loại cổng trục khác nhau, về cơ bản, chúng đều gồm hai phần chính: kết cấu thép và các thiết bị hỗ trợ.

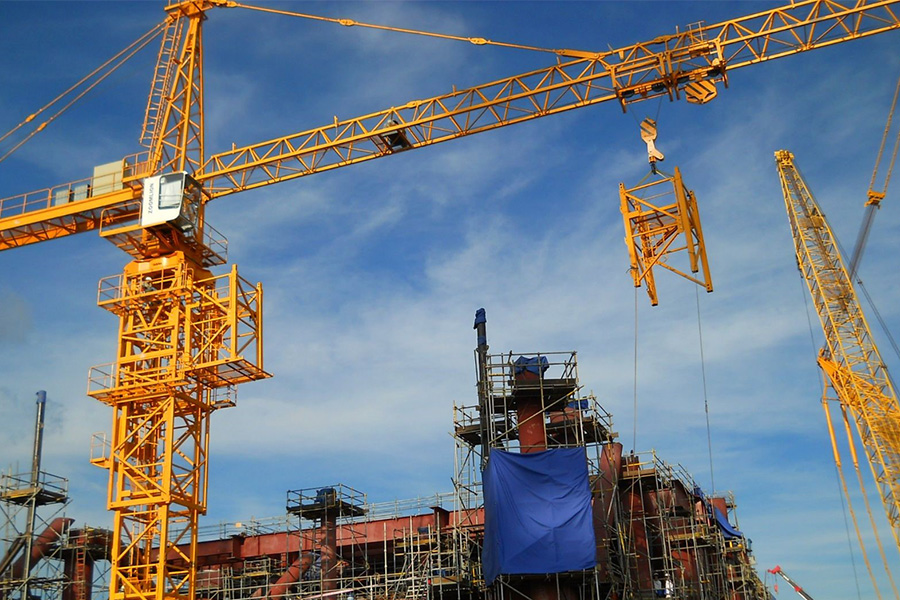

2. Kết cấu thép trong thiết bị cổng trục
Cổng trục có hệ khung được chế tạo từ kết cấu thép, với dầm chính được gác lên hai chân chạy đặt tại hai đầu dầm. Thiết bị này di chuyển trên hệ ray đặt dưới mặt đất, tương tự như ray tàu hỏa, chủ yếu hoạt động tại các bãi tập kết như bãi gỗ, bãi bê tông và có thể lắp đặt ngoài trời hoặc bên trong nhà xưởng.
Kết cấu thép trong cổng trục là bộ phận chịu lực chính, đóng vai trò như khung nâng đỡ cho toàn bộ thiết bị và hàng hóa. Kết cấu này được chế tạo từ thép hình và thép tấm, với hai loại thép thông dụng nhất là SS400 và Q345. Kết cấu thép được kết hợp với các chi tiết gia công cơ khí như bánh xe di chuyển, trục, khớp cứng, khớp mềm và bạc, tất cả đều làm từ thép hợp kim C45 theo tiêu chuẩn Việt Nam.
So với thiết bị cầu trục cùng mức tải trọng, kết cấu thép của cổng trục thường nặng hơn do được trang bị thêm bộ phận chân di chuyển. Tùy vào nhu cầu sử dụng, sẽ được lắp đặt với bộ phận chân di chuyển khác nhau. Phần chân thường được lắp đặt đối xứng hoặc tựa trên trụ công trình để phân tán đều trọng lượng vật nặng, giúp hoạt động vận chuyển hàng hóa an toàn hơn.
3. Các thiết bị hỗ trợ
Ngoài khung nâng đỡ bằng kết cấu thép, cổng trục còn được trang bị các thiết bị hỗ trợ để thực hiện việc nâng hạ và di chuyển hàng hóa. Một bộ phận chính của cổng trục là palang, hay còn gọi là tời hoặc xe con, dùng để neo giữ hàng hóa trên không nhằm phục vụ hoạt động nâng hạ và di chuyển dễ dàng.
Cấu tạo cổng trục còn bao gồm nhiều thiết bị khác như hệ thống cấp điện, tủ điện điều khiển, và thiết bị an toàn, thang leo, sàn, …. Tất cả các thiết bị, dù chính hay phụ, đều phải có cơ cấu bảo vệ để tránh được các tác động từ môi trường, do thiết bị này thường hoạt động chủ yếu ngoài trời.
4. Các loại cổng trục dựa theo cấu tạo
Cổng trục hiện nay có rất nhiều loại khác nhau, nhưng cách phân loại theo cấu tạo là phổ biến nhất.

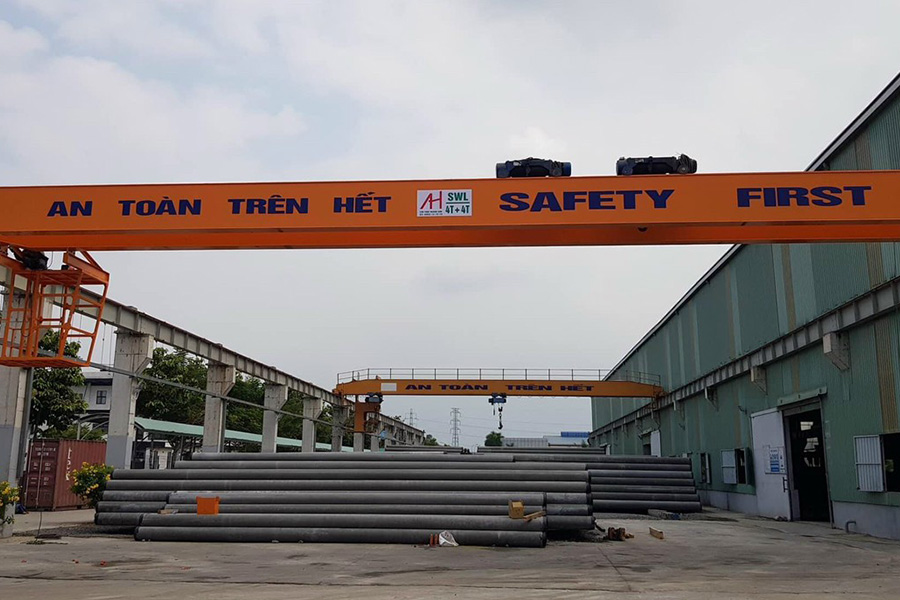

4.1. Thiết bị cổng trục dầm đơn
Cổng trục dầm đơn là loại cổng trục phổ biến nhất hiện nay, được nhiều cá nhân, đơn vị và doanh nghiệp ưa chuộng. Mặc dù tải trọng không lớn, nhưng nó có kết cấu đơn giản và trọng lượng nhẹ, rất phù hợp với nhu cầu sử dụng thực tế của nhiều doanh nghiệp.
Thiết bị này có một dầm chính với kết cấu hình hộp chữ I theo kiểu đơn chiếu. Palang, hay thiết bị nâng hạ, được treo ở phía dưới cánh của dầm chính để neo giữ, nâng hạ và di chuyển vật liệu, hàng hóa.
4.2. Thiết bị cổng trục dầm đôi
Cổng trục dầm đôi có khả năng chịu tải trọng lớn hơn nhiều lần so với dầm đơn. Điểm đặc biệt của thiết bị này nằm ở dầm chính, được thiết kế theo kiểu dầm kép. Hai dầm chính được bố trí song song và liên kết với nhau bằng bu lông và dầm biên. Pa lăng nâng hạ được đặt ngồi trên đường ray hàn cố định tại phần đỉnh của dầm chính, đảm bảo khả năng nâng hạ và di chuyển hàng hóa hiệu quả.
4.3. Thiết bị cổng trục chân dê
Cổng trục chân dê có đặc điểm khác biệt ở bộ phận chân. Cấu tạo của cổng trục này bao gồm 4 chân tạo thành hình chữ X và được liên kết cứng với nhau. Thiết kế này giúp cổng trục chân dê di chuyển dễ dàng và chắc chắn trên bánh xe. Loại cổng trục này thường được sử dụng trong các nhà máy thủy điện.
4.4. Thiết bị cổng trục chữ A
Cổng trục chữ A có cấu trúc đặc biệt dễ nhận biết so với các loại cổng trục khác, đặc biệt là ở phần chân. Chân được bố trí theo hình chữ A, hai bên đối xứng nhằm phân tán trọng lượng của hàng hóa và các vật nặng một cách hiệu quả.

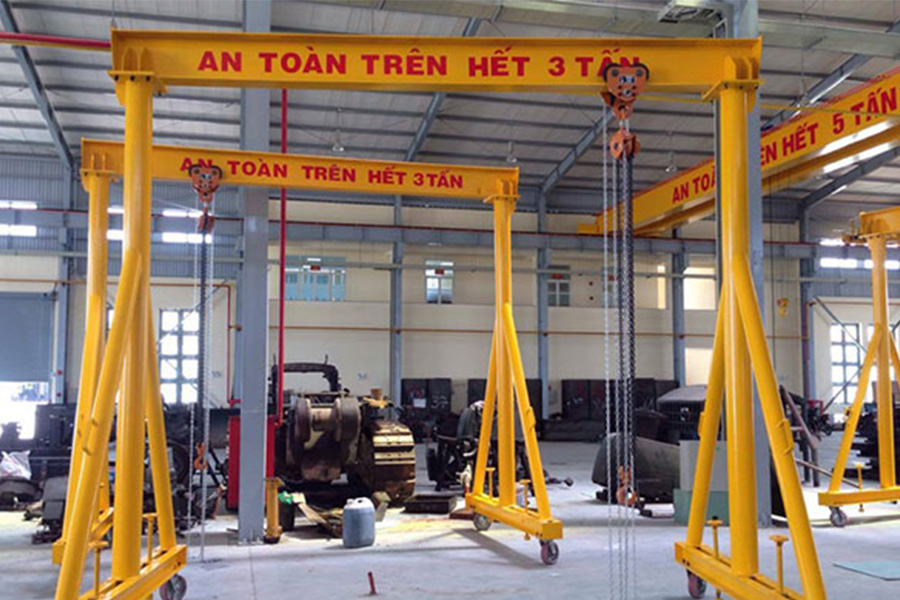

4.5. Thiết bị cổng trục đẩy tay
Cổng trục đẩy tay thường được sử dụng để nâng hạ và di chuyển các hàng hóa có trọng lượng nhỏ. Điểm đặc biệt của cấu trúc này là hoạt động bằng sức người thay vì sử dụng động cơ điện như một số loại cổng trục công nghiệp khác.
4.6. Thiết bị cổng trục bánh lốp
Cổng trục bánh lốp có cấu trúc đơn giản nhưng có điểm đặc biệt là ở bộ phận bánh xe, sử dụng bánh lốp để di chuyển trên bề mặt phẳng mà không cần hệ thống ray di chuyển. Điều này giúp loại cổng trục bánh lốp này thường được ứng dụng trong các công trình xây dựng cầu đường.
5. Yêu cầu thiết kế cầu trục
Thiết kế cầu trục cần tuân thủ các tiêu chuẩn và quy định được quy định trong TCVN 4244-2005 tại Việt Nam. Đây là tiêu chuẩn quy định cho việc thiết kế, chế tạo và kiểm tra kỹ thuật của các thiết bị nâng.
Các bản vẽ kỹ thuật cầu trục là bắt buộc và cần phải đầy đủ để hỗ trợ quá trình sản xuất và lắp đặt sau này. Đây cũng là tài liệu quan trọng trong các giao dịch mua bán hoặc chuyển nhượng thiết bị cầu trục.
Thiết kế cầu trục cần phải phù hợp với nhu cầu thực tế của doanh nghiệp, dựa trên đặc điểm cụ thể của nhà xưởng để chọn lựa loại cầu trục thích hợp.Việc thiết kế cầu trục cần đảm bảo tính dễ đọc và dễ hiểu, sử dụng các ký hiệu quốc tế để người sử dụng có thể hiểu và kiểm tra một cách dễ dàng mà không làm ảnh hưởng đến quá trình sản xuất và lắp ráp.
Thiết kế cầu trục cần đáp ứng được yêu cầu về chất lượng, bao gồm tính thực dụng, tính thống nhất và sự đồng bộ để dễ dàng lắp đặt trong không gian nhà xưởng. Đồng thời, cần lựa chọn thiết bị sao cho giảm thiểu tối đa sự cố và hỏng hóc trong quá trình sử dụng.
6. Hướng dẫn lựa chọn cổng trục phù hợp
Cổng trục đóng vai trò thiết yếu trong vận hành kho xưởng, nhà máy, đóng tàu,… giúp nâng hạ và di chuyển hàng hóa nặng một cách an toàn và hiệu quả. Việc lựa chọn phù hợp sẽ tối ưu hóa năng suất, tiết kiệm chi phí và đảm bảo an toàn lao động.
6.1. Xác định nhu cầu sử dụng
- Tải trọng nâng: Đây là yếu tố quan trọng nhất, quyết định khả năng nâng hạ hàng hóa. Hãy xác định tải trọng tối đa cần nâng, bao gồm cả trọng lượng hàng hóa và móc cẩu.
- Khẩu độ cổng trục: Là khoảng cách giữa hai dầm biên, ảnh hưởng đến khả năng di chuyển ngang. Xác định khẩu độ phù hợp dựa trên kích thước kho xưởng và khu vực làm việc.
- Chiều cao nâng: Là độ cao tối đa mà móc cẩu có thể nâng lên. Xác định chiều cao cần thiết dựa trên vị trí đặt hàng hóa.
- Loại hình di chuyển: Cổng trục có thể di chuyển trên đường ray dọc theo nhà xưởng (cổng trục dầm đơn/dầm đôi) hoặc di chuyển tự do trong phạm vi nhất định (cổng trục di động). Lựa chọn loại hình di chuyển phù hợp với bố trí nhà xưởng và nhu cầu sử dụng.
- Tốc độ di chuyển và nâng hạ: Ảnh hưởng đến hiệu quả hoạt động của cổng trục. Lựa chọn tốc độ phù hợp với nhu cầu sử dụng và sản lượng công việc.
6.2. Lựa chọn loại cổng trục
Dựa trên các yếu tố nhu cầu sử dụng đã xác định, bạn có thể lựa chọn các loại phù hợp sau:
- Cổng trục dầm đơn: Phù hợp cho nhà xưởng có khẩu độ nhỏ và tải trọng nâng trung bình.
- Cổng trục dầm đôi: Phù hợp cho nhà xưởng có khẩu độ lớn và tải trọng nâng cao.
- Cổng trục treo: Lắp đặt dưới dầm chính của nhà xưởng, tiết kiệm diện tích. Phù hợp cho tải trọng nâng trung bình và thấp.
- Cổng trục di động: Di chuyển linh hoạt trong phạm vi nhất định, sử dụng cho nhu cầu di chuyển hạn chế.
6.3. Lựa chọn nhà cung cấp uy tín
Lựa chọn nhà cung cấp có kinh nghiệm lâu năm, uy tín.
Đảm bảo nhà cung cấp có năng lực sản xuất đáp ứng đúng yêu cầu về tải trọng, khẩu độ, chiều cao nâng,…
Tham khảo các dự án trước đây của nhà cung cấp để đánh giá năng lực và chất lượng sản phẩm.
So sánh giá cả và dịch vụ bảo hành, bảo trì của các nhà cung cấp khác nhau trước khi đưa ra quyết định.
6.4. Một số lưu ý khác
Kiểm tra kỹ lưỡng bản vẽ thiết kế và thông số kỹ thuật trước khi đặt hàng.
Yêu cầu nhà cung cấp cung cấp chứng chỉ chất lượng, CO, CQ đầy đủ.
Thỏa thuận rõ ràng về điều khoản thanh toán, thời gian giao hàng và lắp đặt.
Tham khảo ý kiến của các chuyên gia kỹ thuật nếu bạn không chắc chắn về việc lựa chọn phù hợp.
